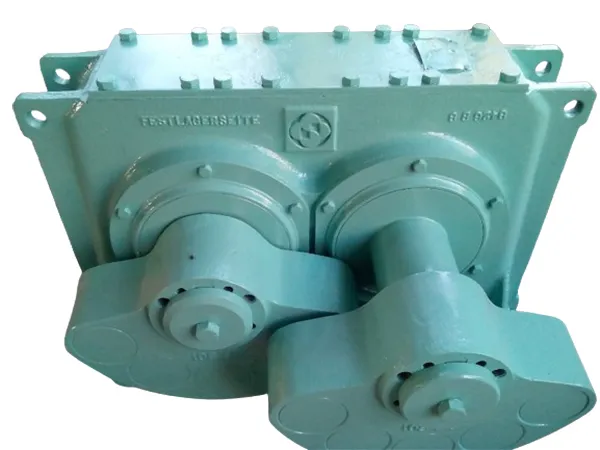

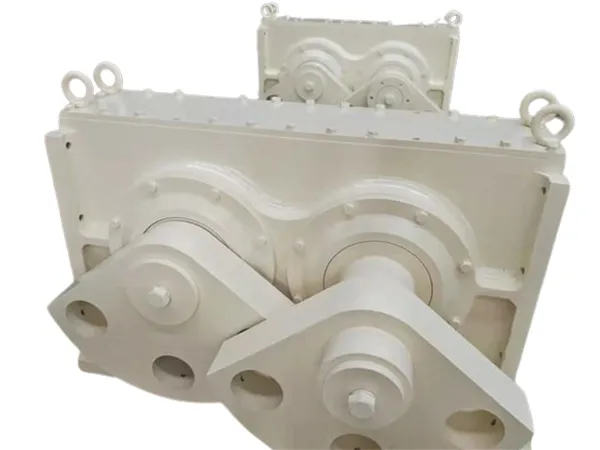

Структура возбудителя вибрационного сита имеет решающее значение для его производительности и надежности. Хотя конкретные конструкции могут различаться в зависимости от производителя и области применения, основные компоненты и их функции остаются неизменными. Ниже приведена разбивка типичной структуры возбудителя вибрационного сита:

Основные компоненты и их функции

Эксцентриковый вал (или узел вала):

Функция: это сердце возбудителя. Это вращающийся вал с намеренно смещенными грузами или эксцентриковым профилем. При вращении вала смещенная масса создает центробежную силу. Эта сила создает вибрации, которые приводят в движение деку грохота.

Конструкция: обычно изготавливается из высокопрочной стали, точно обработанной для баланса и долговечности. Часто имеет опорные шейки для поддержки подшипников и резьбовые части для крепления противовесов или эксцентриковых элементов.

Типы:

Круговой эксцентриковый вал: простейший тип с круглой смещенной массой. Обеспечивает постоянное круговое движение.

Регулируемый эксцентриковый вал: позволяет изменять эксцентриситет (величину смещения) для изменения амплитуды вибрации. Это можно сделать, добавив или переместив грузы или отрегулировав эксцентриковый механизм.

Линейный эксцентриковый вал: использует кулачки специальной формы для создания более линейных колебаний, подходящих для определенных применений.

Корпуса подшипников и подшипники:

Функция: эти компоненты поддерживают вращающийся эксцентриковый вал, обеспечивая плавное и малое трение вращения. Они также должны выдерживать значительные вибрации и силы, создаваемые возбудителем.

Конструкция: корпуса обычно изготавливаются из прочного чугуна или стали, точно обработаны для удержания подшипников на одной линии. Они часто надежно крепятся болтами к корпусу сита или раме возбудителя. Подшипники обычно представляют собой сверхпрочные, часто сферические или цилиндрические роликовые подшипники, рассчитанные на высокие нагрузки и вибрацию.

Смазка: подшипники обычно смазываются консистентной смазкой или маслом и обычно герметизируются для защиты от загрязнений. Регулярная смазка имеет решающее значение для предотвращения преждевременного выхода из строя.

Эксцентриковые грузы (или эксцентриковые элементы):

Функция: это смещенные массы, которые при вращении создают вибрационную силу.

Конструкция: они обычно изготавливаются из чугуна или стали и точно сбалансированы для обеспечения плавной работы. Они могут быть закреплены на эксцентриковом валу или регулироваться для изменения амплитуды вибрации.

Типы:

Фиксированные грузы: обеспечивают постоянную силу вибрации.

Регулируемые грузы: позволяют точно настраивать амплитуду вибрации путем изменения массы или положения грузов.

Рама возбудителя (или корпус):

Функция: это структурная рама, которая удерживает все остальные компоненты вместе и обеспечивает точку крепления для деки сита.

Конструкция: обычно изготавливается из сварной стали для прочности и жесткости. Она разработана для выдерживания вибраций и передачи вибрационных сил на корпус сита.

Монтаж: рама возбудителя крепится болтами к корпусу сита, часто с виброгасителями для уменьшения передачи вибраций на окружающую конструкцию.

Система привода (двигатель и муфта):

Функция: эта система обеспечивает вращательную мощность на эксцентриковом валу.

Компоненты:

Электродвигатель: Обычно это надежный асинхронный двигатель, предназначенный для работы в условиях вибрации.

Муфта: Соединяет вал двигателя с валом возбудителя. Муфты предназначены для компенсации небольших несоосностей и снижения передачи вибрации. Используются различные типы, включая гибкие муфты, гидравлические муфты и клиноременные приводы.

Иногда: Включает коробку передач или другой механизм снижения скорости, если скорость двигателя слишком высока.

(Иногда) Масляная ванна или система смазки:

Функция: В некоторых конструкциях возбудителя, особенно для тяжелых условий эксплуатации, используется закрытая система смазки с масляной ванной для обеспечения постоянной смазки и охлаждения подшипников.

Компоненты: Может включать масляный резервуар, насос, фильтры и трубопровод.

Упрощенное объяснение того, как это работает:

Электродвигатель вращает эксцентриковый вал через соединительный механизм.

Вращение эксцентрикового вала с его смещенными грузами или эксцентриковым профилем создает центробежную силу.

Эта сила создает вибрационное движение, которое передается на раму возбудителя, а затем на деку сита.

Дека сита вибрирует, заставляя материал на сите перемещаться и расслаиваться.

Основные конструктивные соображения:

Частота и амплитуда вибрации: конструкция должна обеспечивать достижение желаемой частоты и амплитуды вибрации для эффективного просеивания.

Прочность и долговечность: возбудитель должен быть достаточно прочным, чтобы выдерживать постоянные вибрации и механические нагрузки.

Баланс и плавная работа: возбудитель должен быть точно сбалансирован, чтобы предотвратить чрезмерные вибрации и преждевременный выход из строя.

Доступность для обслуживания: конструкция должна обеспечивать легкий доступ для смазки и обслуживания.

Типы возбудителей (упрощенно):

Возбудители кругового движения: наиболее распространенный тип, создающий круговое или почти круговое движение. Подходит для широкого спектра применений.

Возбудители линейного движения: создают линейное движение, обычно используемое для обезвоживания и определенных типов материалов.

Возбудители эллиптического движения: создают более сложное эллиптическое движение, которое дает преимущества в определенных применениях.

Подводя итог, возбудитель вибросита представляет собой тщательно спроектированный узел, предназначенный для преобразования вращательного движения в вибрационное движение. Его конструкция включает вращающийся эксцентриковый вал, поддерживаемый подшипниками, с грузами, которые создают вибрационную силу. Понимание этих компонентов необходимо для выбора, обслуживания и устранения неисправностей вибросит.
